载货电梯/汽车电梯

安全可靠 平稳运行

新马载货电梯

Freight Escalator

新马载货电梯性能胜于业内同类产品，卓越的结构与高强度的轿厢设计，在各类工作环境下都能游刃有余。从工厂、生产线、展览馆到仓库、商场、购物中心，每一个地方都有新马电梯提供的安全高效载货方案。

开门距大

采用多折式厅轿门，达到最大开门宽度，便于大货物的进出。

光幕保护

在电梯入口处形成一道光幕保护屏障，对于任何进入其探测范围内的物体都能做出灵敏反应，有效地保护人货安全。

技术特点

Product Features

作为货用系列电梯产品，新马从实际的运载对象需求出发，从选材、技术、设计等多方面综合考量，赋予该产品运载力强、经久耐用、安全可靠等独特优势。

高智能的微机系统

电梯采用微机控制系统实现无触点控制，操作简便，可靠性高。对电梯进行全闭环的控制技术，有效提升运行性能，降低功耗。

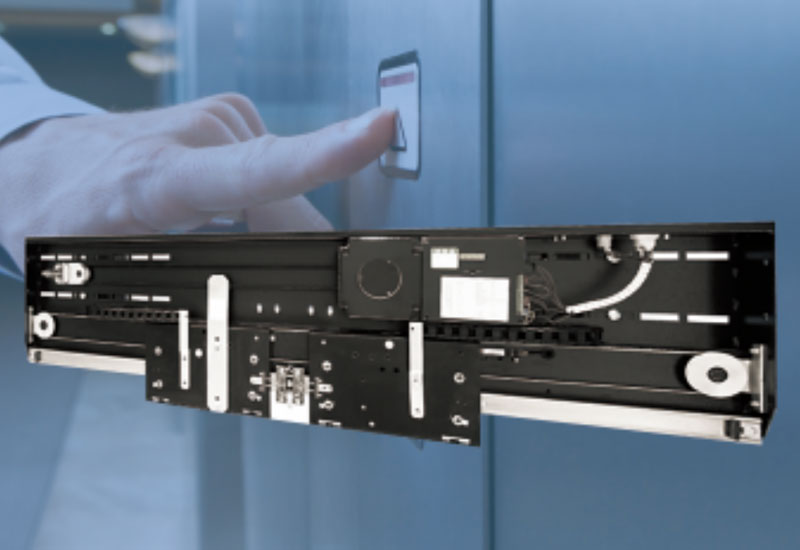

交流变频门机

新马电梯门机主要技术指标和安全性能都经过权威认证，确保电梯的安全稳定。采用最新的门驱动系统和闭环矢量控制，结构紧凑，节能环保，运用可靠，噪音低等特点。

变频主机

变频异步曳引主机，安全节能、效率高、噪音低、振动小、运行平稳，润滑性好，极大的满足了用户对电梯产品稳定、节能的高要求。

32CPU控制技术

一体化创新技术，采用新的原装控制柜技术控制与驱动集成化设计，简化控制柜内部设计，减少连接线，提高运行可靠性。双32位CPU控制技术，保障系统性能得到完美体现。绿色环保安全可靠、功能丰富。

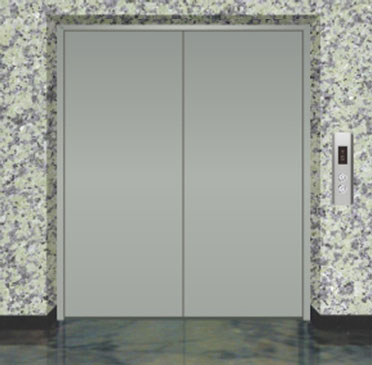

开门方式

Door Opening

多种开门方式可供选择

采用先进的门系统，达到最大开门宽度；
轿厢采用大空间设计，即使大批货物也可以轻松容纳

无机房载货电梯

Inorganic Room

做工精细，承载量大

新马无机房载货电梯主要应用于仓库、车库、车间等各种工作层间的上下货物输送，特别适用于底楼居建筑。新马无机房载货电梯采用优质钢板，做工精细，承载量大，具有升降安全平稳、安装维护简单方便、经济实用等优势，有广泛的适应性，是理想的货物输送设备。

专为货物运输而设计，拥有多种大幅度开门方式和宽敞坚固的轿厢，适用于大型货物的进出与运载，确保人货共载的安全；在技术上采用先进的微机控制技术应用，以无触点控制，提升电梯性能，现已成为各大工厂、台库、商场等场所的最佳货运工具。

载重强大，满足更大负荷承载需求。性能稳定，确保每一次的安全运行。在城市楼宇之间

主机和控制柜小巧的体积设计，无需机房，有效节约空间，轻松融入建筑，为建筑设计带来更多自由，应用场合更广泛。

新马汽车电梯

Car Elevator

专为汽车研发设计

新马汽车电梯采用高效率的斜齿曳引机和交流变频调速控制拖动系统，能满足高、中、低楼层停车场需要；稳定的超静定钢结构系统，可以承受汽车进出轿厢引起的巨大偏载力和冲击力，优良的通风排气设计，使轿厢内空气清新，心情愉悦！

  • 轿厢内可设置两个操纵按扭箱，司机不用走出汽车，就可操纵电梯。
  • 专用的电路控制及显示系统，既方便轿内司机，又方便轿外候梯。
  • 轿内地面可设安全导向装置，保证了电梯及汽车的安全。

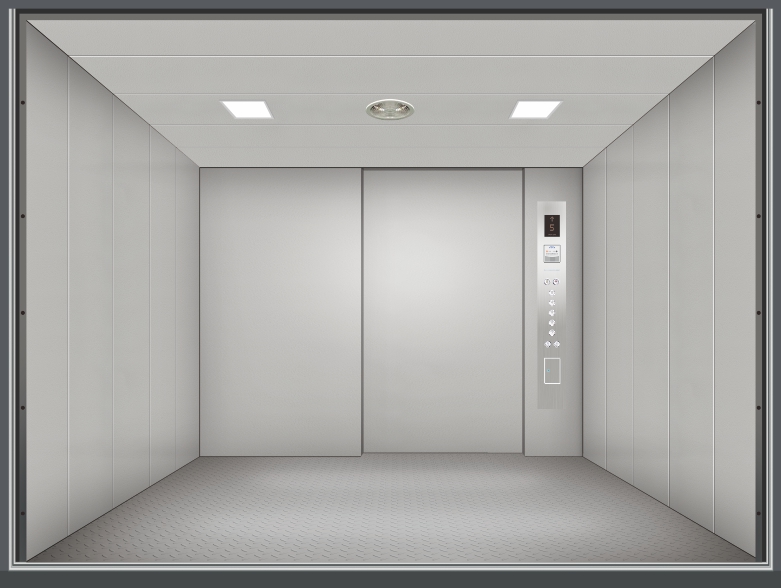

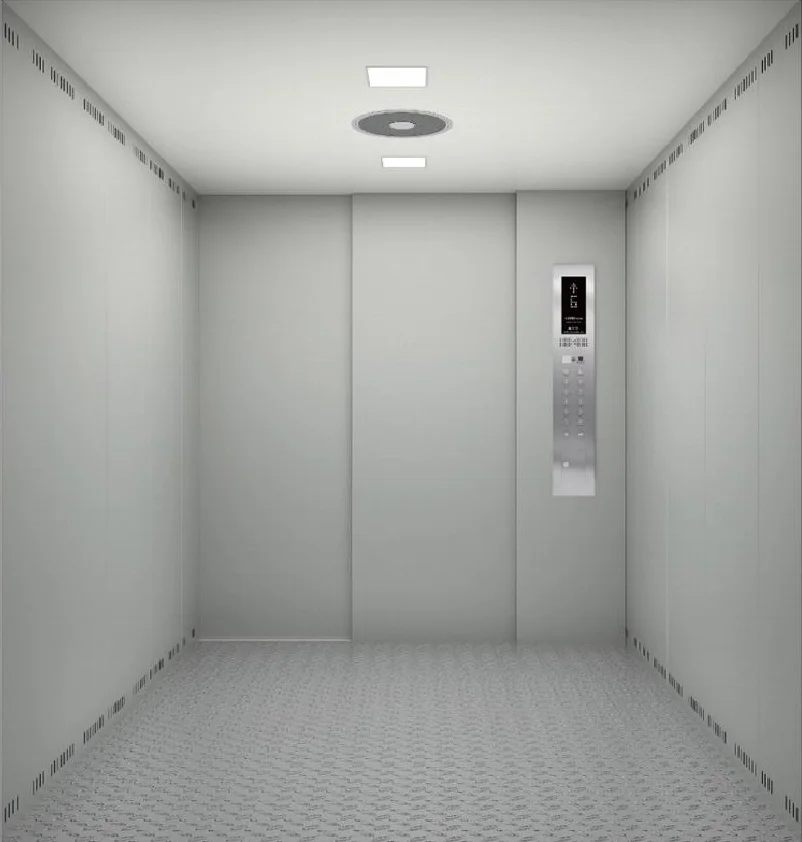

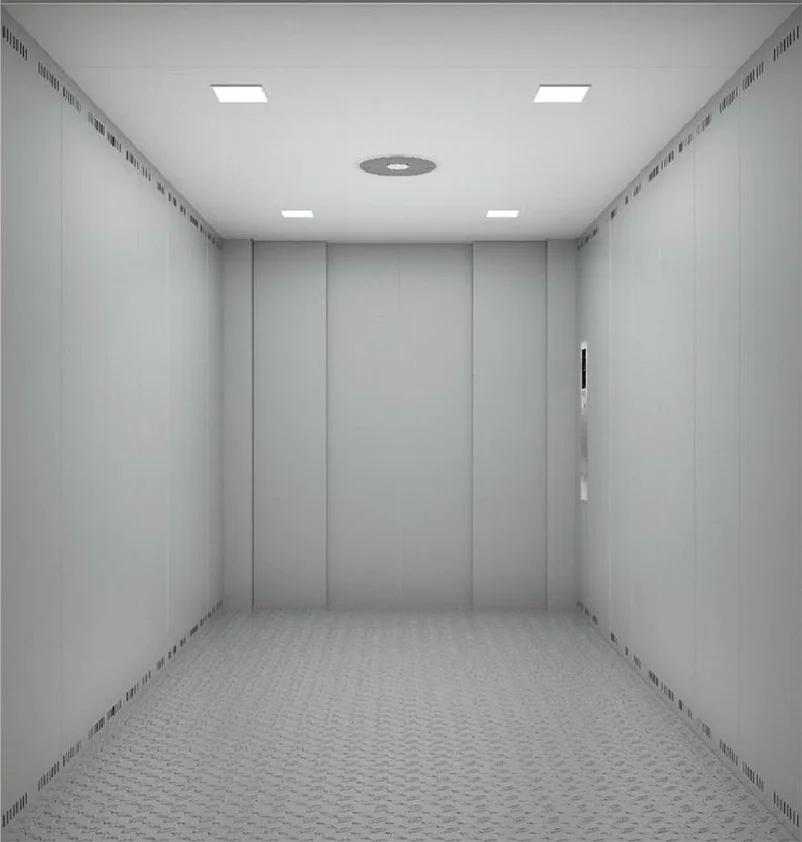

装潢配置

Decoration

旁开双折式

轿顶：喷塑钢板（颜色可选）
通风：圆形风扇
轿壁：喷塑钢板（颜色可选）
轿门：喷塑钢板（颜色可选）
轿底 ：花纹钢板
地坎：铁制（标配）铸铁（选配）

中分双折式

轿顶：喷塑钢板（颜色可选）
通风：圆形风扇
轿壁：喷塑钢板（颜色可选）
轿门：喷塑钢板（颜色可选）
轿底 ：花纹钢板
地坎：铁制（标配）铸铁（选配）

旁开双折式

中分式

旁开三折式

中分双折式

中分三折式

TC168

面板：发纹不锈钢
6.4寸红色点阵显示
发纹不锈钢盲文按钮

XR688DV

无底盒召唤
4.3寸红色点阵显示
发纹不锈钢盲文按钮

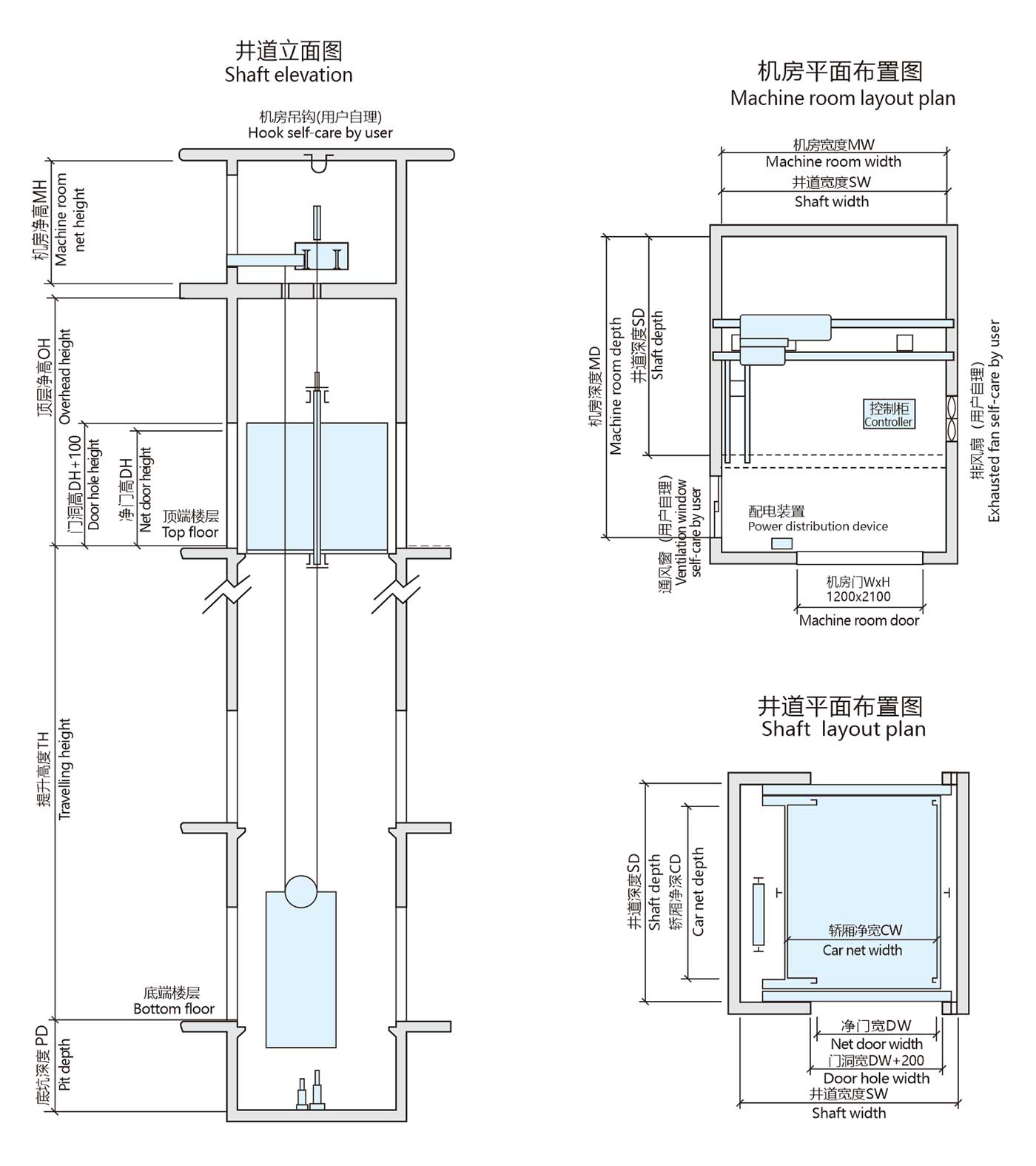

土建图

Construction sketch

额定载重(kg)
Rated capacity		 额定速度(m/s)
Rated speed		 轿厢净尺寸(mm)
Net size of car		 净门尺寸(mm)
Net door size		 井道净尺寸(mm)
Hoistway size		 机房尺寸(mm)
Machine room size
宽×深
CW×CD		 宽×高
DW×DH		 宽×深
SW×SD		 底坑深
PD		 顶层高
OH		 宽×深×高
MW×MD×MH
630 0.5 1 100x1500 800x2100 双折 1900x2100 1500 4200 1900x2300x2400
1
1000 0.5 1300x1800 1000x2100 双折 2200x2300 1500 4200 2200x2500x2400
1
1600 0.5 1600x2200 1300x2100 双折 2500x2700 1500 4200 2500x2900x2400
1
2000 0.5 1900x2200 1500x2100 双折 2800x2700 1500 4200 2800x2900x2500
1
2500 0.5 2000x2400 1600x2100双折中分 3100x2900 1500 4200 3100x3100x2500
1
3000 0.5 2200x2600 1800x2100双折中分 3300x3100 1500 4500 3300x3300x2600
1
5000 0.25 2400x3600 2000x2400双折中分 3700x4100 1700 5000 3700x4300x2800
0.5
1
6000 0.25 2600x3800 2200x2400双折中分 4000x4300 1700 5000 4000x4500x2800
0.5
8000 0.25 3000x4200 2400x2400双折中分 4300x4700 1700 5000 4300x4900x2800
0.5
1 0000 0.25 3000x5600 2600x2400双折中分 4500x6100 1700 5000 4500x6300x2800
额定载重(kg)
Rated capacity		 额定速度(m/s)
Rated speed		 轿厢净尺寸(mm)
Net size of car		 净门尺寸(mm)
Net door size		 井道净尺寸(mm)
Hoistway size		 机房尺寸(mm)
Machine room size
宽×深
CW×CD		 宽×高
DW×DH		 宽×深
SW×SD		 底坑深
PD		 顶层高
OH		 宽×深×高
MW×MD×MH
630 0.5 1100x1500 800x2100 双折 2000x2100 1500 5300
1 .0
1000 0.5 1300x1800 1000x2100 双折 2200x2300 1500 5300
1
1600 0.5 1600x2200 1300x2100 双折 2500x2700 1500 5300
1
2000 0.5 1900x2200 1500x2100 双折 2800x2700 1500 5300
1
3000 0.5 2200x2600 1800x2100 双折 3300x3100 1500 5500
1
5000 0.5 2400x3600 2000x2400 双折 3900x4100 1700 6000
1
额定载重(kg)
Rated capacity		 额定速度(m/s)
Rated speed		 轿厢净尺寸(mm)
Net size of car		 净门尺寸(mm)
Net door size		 井道净尺寸(mm)
Hoistway size		 机房尺寸(mm)
Machine room size
宽×深
CW×CD		 宽×高
DW×DH		 宽×深
SW×SD		 底坑深
PD		 顶层高
OH		 宽×深×高
MW×MD×MH
3000 0.25 2600x5500 2400x2400双折中分 4000x6000 1700 5000 4100x6000x2800
0.5
1
5000 0.25 2800x5600 2400x2400双折中分 4200x6100 1700 5000 4200x6000x2800
0.5
1
10000 0.25 3000x6000 2600x2400双折中分 4700x6500 1700 5500 4700x6400x3000
0.5
